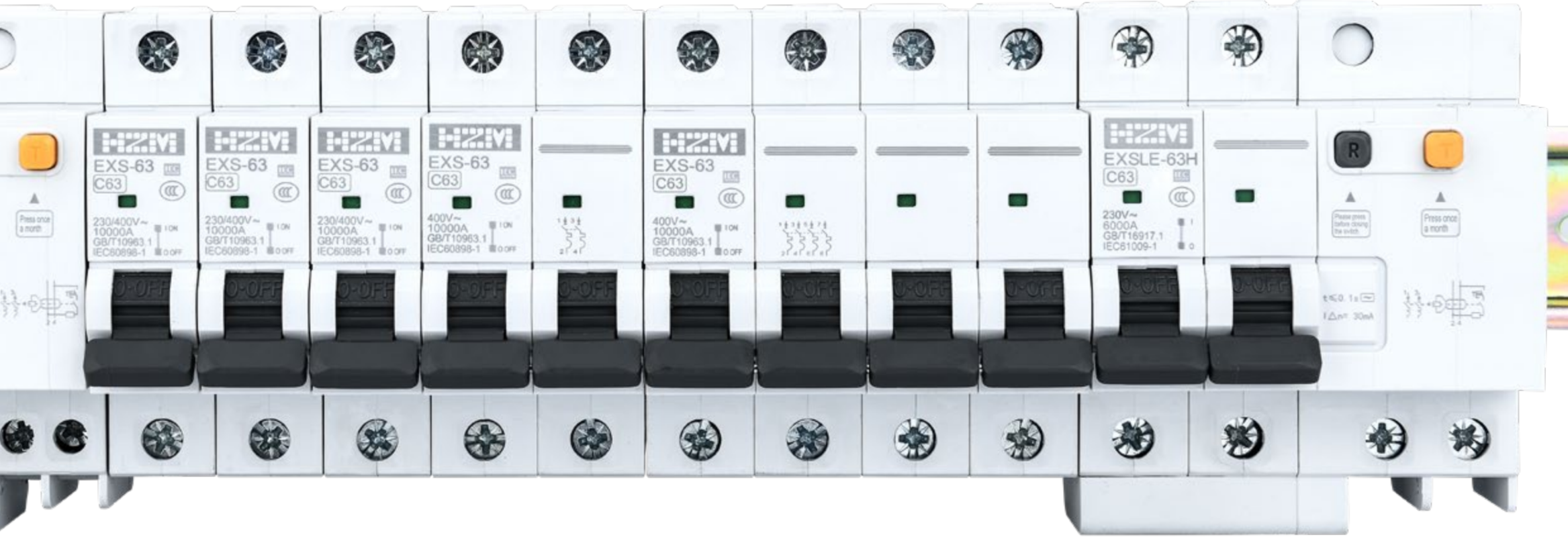

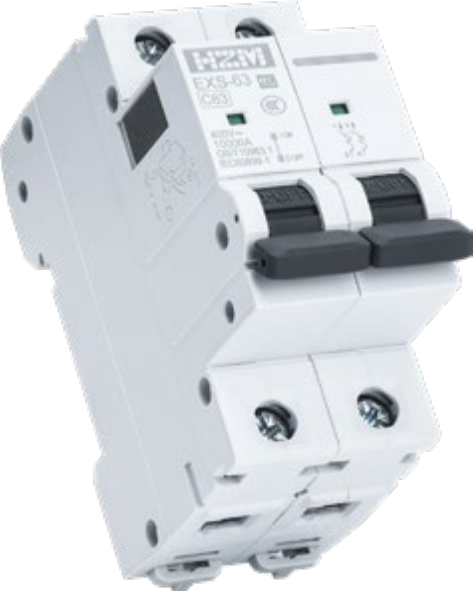

Hertzman EXS系列微型断路器
高可靠性、安全设计的电气保护解决方案，适用于住宅、商业和工业场合
公司简介
亨斯迈(杭州)电力技术有限公司致力于提供高效、可靠的电气解决方案
关于Hertzman
亨斯迈(杭州)电力技术有限公司（Hertzman (Hangzhou) Power Technology Co., Ltd.）是一家专注于电力技术的企业，致力于提供高效、可靠的电气解决方案。
公司拥有ISO 9001:2000、ISO 14001:2004等认证，产品涵盖微型断路器、漏电保护器等，广泛应用于配电、新能源和工业领域。
认证与标准
- ISO 9001:2000 质量管理体系认证
- ISO 14001:2004 环境管理体系认证
- 符合 IEC60898-1 国际标准
- 符合 GB/T 10963.1 国家标准
- 符合 CCC 中国强制性产品认证
应用领域
- 住宅建筑电气保护
- 商业与办公场所
- 工业设备与制造
- 新能源发电系统
- 电动汽车充电设施
产品概述
EXS® 系列微型断路器是 Hertzman 的核心产品，具有短路保护、过载保护、隔离功能
核心特性
- 高可靠性：采用热磁释放技术，确保快速响应
- 安全设计：阻燃外壳、触电保护结构
- 易安装：模块化设计，兼容标准 DIN 导轨（35mm）
- 美观实用：简洁工业设计，匹配现代建筑风格
技术特性
- 额定电流：6A–125A
- 额定电压：230/400V AC
- 额定频率：50/60Hz
- 极限短路分断能力：6-10kA
- 工作温度：-20℃ 至 +60℃
产品系列
- EXS-63 基础型微型断路器
- EXSLE-63 漏电保护微型断路器
- EXS-125 高电流微型断路器
- EXSLE-125 高电流漏电保护型
- EXD 系列隔离开关
产品型号与快速选型
EXS 系列包括基础型和漏电保护型，支持多种极数和额定电流
快速选型表
| 产品型号 | 极数 | 释放类型 | 额定电流 (A) | 额定漏电电流 (mA) |
|---|---|---|---|---|
| EXS-63 | 1P、2P、2P+N、3P、3P+N、4P | B、C、D | 6–63 | / |
| EXSLE-63 | 1P+N、2P、3P、3P+N、4P | B、C、D | 6–63 | 30、50、75、100、300 |
| EXS-125 | 1P、2P、2P+N、3P、3P+N、4P | B、C、D | 63–125 | / |
| EXSLE-125 | 1P+N、2P、3P、3P+N、4P | B、C、D | 63–125 | 30、50、75、100、300 |
释放特性曲线
EXS 断路器提供 B、C、D 三种释放曲线，适应不同负载类型：
释放电流为额定电流的 3–5 倍，适用于照明电路。
释放电流为 5–10 倍，适用于一般阻性和感性负载。
释放电流为 10–20 倍，适用于电机等高冲击电流设备。
订购示例
示例1： EXS-63/3P C16 50 单位
示例2： EXSLE-63/2P C16 R30 50 单位
型号说明：EXS-63/3P C16 表示 EXS-63 系列，3极，C型曲线，16A额定电流
技术特性
高性能设计与可靠保护机制，确保电气系统安全运行
机械与电气寿命
EXS系列断路器具有高机械耐久性，确保长期可靠运行。
安装特性
标准35mm DIN导轨安装，兼容现有电气安装系统。
安装参数
6–63A支持25mm²，63–125A支持50mm²导线。
6–63A为2.5 N·m，63–125A为3.5 N·m。
温度校正系数
环境温度影响额定电流，需根据下表校正：
| 额定电流 (A) | -20℃ | 30℃ | 60℃ |
|---|---|---|---|
| 6 | 7.33 A | 6.0 A | 5.06 A |
| 16 | 19.55 A | 16.0 A | 13.47 A |
| 32 | 39.10 A | 32.0 A | 26.94 A |
| 63 | 76.86 A | 63.0 A | 52.93 A |
电气参数
符合国际标准的电气性能参数，确保在各种应用场景下的可靠性
额定电气参数
| 参数 | EXS-63 | EXSLE-63 |
|---|---|---|
| 额定工作电压 | 230/400 V AC | 230/400 V AC |
| 额定频率 | 50/60 Hz | 50/60 Hz |
| 极限短路分断能力 | 10 kA | 6 kA |
| 运行短路分断能力 | 6 kA | 4.5 kA |
| 额定冲击耐受电压 | 4 kV | 4 kV |
保护特性
- 过载保护：防止线路和设备过载损坏
- 短路保护：快速切断短路故障电流
- 隔离功能：确保维护时的电气安全
- 漏电保护（EXSLE型号）：防止触电和电气火灾
- 兼容上下进线方式，安装灵活
安装尺寸
EXS-63 系列尺寸
宽度：17.5mm/极 (1P)
高度：80mm
深度：70mm
EXSLE-63 漏电断路器尺寸
宽度：35mm (1P+N)
高度：80mm
深度：70mm
注：40–63A 型号尺寸略有不同
附件与配件
EXS 系列支持多种附件，扩展功能以满足多样化需求
附件类型
- OF 辅助触点：指示断路器开关状态
- SD 报警触点：故障释放时发出信号
- MX 分励脱扣器：远程触发断路器脱扣
- MV/MN 过欠压保护：电压异常时自动保护
安装步骤
- 将附件和断路器置于分闸状态
- 撬开断路器侧盖，对齐安装轴
- 插入联动杆，确保操作部分与手柄孔契合
- 测试机构可靠性
注意：附件总宽度不超过54mm，支持灵活组合安装
隔离开关 (EXD系列)
EXD 隔离开关提供安全隔离功能，适用于配电系统：
- 额定电流：20–125A
- 机械寿命：8500 次
- 安装：DIN 导轨，扭矩 3.5 N·m
型号示例：
EXD-63/1P、EXD-125/4P 等
